YLW系列导热油炉(有机热载体炉)
360°XR展示

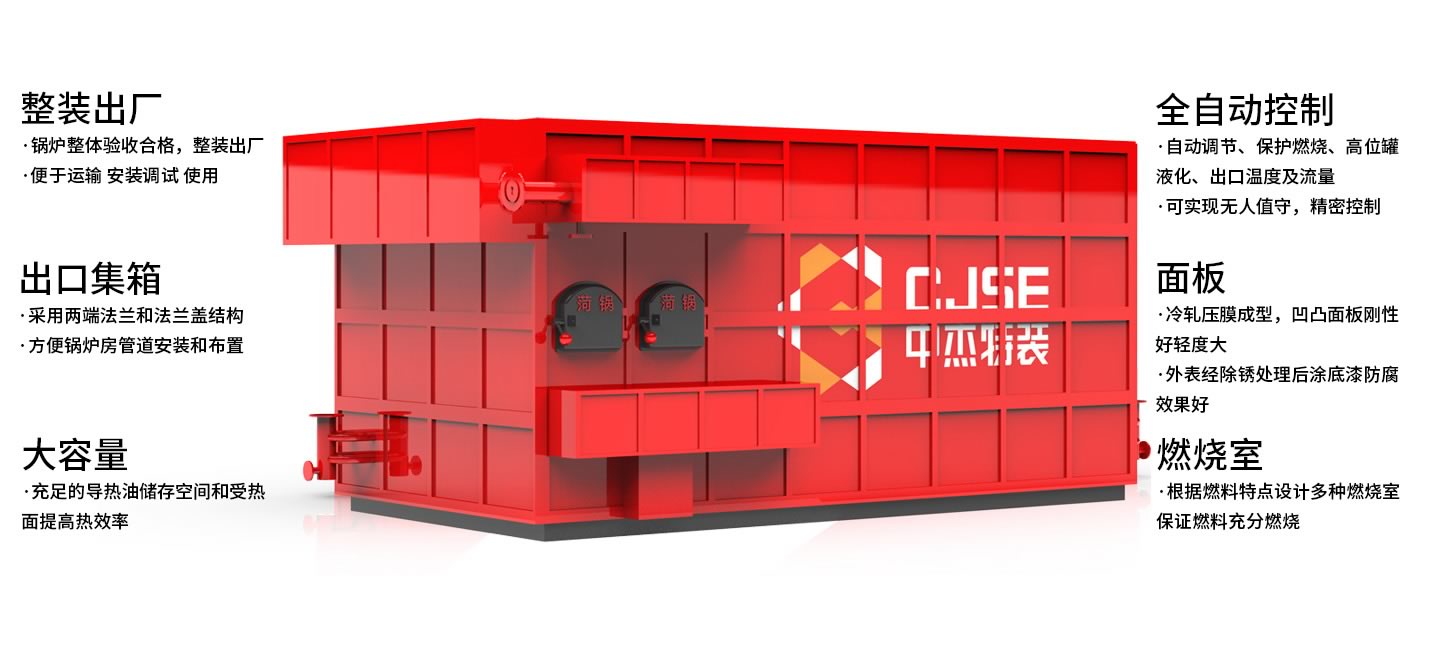

YLW系列导热油炉(有机热载体炉)

燃料:煤、砂光粉等生物质燃料
压力等级:≤2.5MPa
规格: YGL 0.69~1.4MW
YLW 1.4~14MW
应用行业:
石化、化学、塑料、橡胶、油脂、纺织、木材、涂装、建筑、食品、空调、造纸、纸板等工业。

相关案例
产品详情
产品介绍:

燃煤(生物质)导热油锅炉,是以燃煤或生物质为动力源,以导热油为导热载体,可作为350℃以下各种环境的高温热源,    广泛应用各种需要进行高温加热 或烘干的 各行各业。本产品具有温度高、压力低、控温精确、热能利用率高的优点。本产品还可以选配蒸汽发生器,产生1.3MPa以下的饱 和蒸汽,供用户使用。
燃料选择:燃煤生物质兰碳
传热介质:导热油,最高320度

产品特点:

能在较低的运行压力下,获得较高的工作度,具有低压,高温的技术特性,可实现稳定的加热和精确的温度调节,满足不同的要求。

具有完备的运行控制和安全监测装置,操作方便,安全可靠。

闭路循环,液相输送热能,热损失小,节能效果显著,运行成本低。

快装或组装出厂,运输方便、安装周期短投产见效快。

结构紧凑,均可单层布置,锅炉房投资省

锅炉保温性好,采用了高效保温材料和先进的施工工艺,炉墙散热损失小。

工作原理:

YGL系列有机热载体锅炉,采用高温循环泵强制导热油进行闭路循环,在将热能供用热设备后重新返回锅炉中加热的工艺流程。由于它具有高温(320℃以上)低压(0.3-0.5MPa)的优点,且其供热温度可精确控制,因此可取代原蒸汽锅炉供热。同时该设备不需要水处理设备并且无蒸汽锅炉的跑、冒、滴、漏等热损失,所以其一次性投资省,运行费用低,是一种安全、高效、节能的供热设备。


技术参数
撬装系列有机热载体炉参数表
供热量10kcak/h
306080100120160
额定功率MW
0.350.70.951.21.41.9
额定工作压力
0.80.80.80.80.80.8
额定出口温度MPa
300°C300°C300°C300°C300°C300°C
本体容油量
0.2370.640.70.921.071.58
循环流量m/h
28.35456.776.9697.2118.46153.9
配管联结直径DN
80100100125125150
电控柜型号
DK-350DK-700DK-950DK-1200DK-1400DK-1900
装机容量KW
102025303045
外形运输尺寸长度mm698076808150865090809880

宽度mm265028502950305030503100

高度mm265030503660366036603680
最大运输重量T
58.269.6810.9411.6313.42

* 以上产品数据仅供参考,具体信息请参考实际产品和产品手册。除非另有规定,本网站涉及的所有数据解释权均归山东中杰特种装备股份有限公司所有。

组成部分
产品优势
材料优势:

原材料为采用业内龙头公司定扎钢板,确保原材料质量稳定可靠;有效减少了纵、环缝数量和封头拼接焊缝,筒体仅需要切掉毛边,无大块废料,提高了材料利用率并且保证了产品质量。

常规碳钢埋弧焊丝焊剂采用美国林肯焊丝焊剂,确保焊接质量稳定可靠,外观成型美观;

油漆分为国内和进口漆两种选择,喷漆后外观美观,油漆耐候性好。

加工能力和工艺优势:

1、激光下料,下料精度高,误差在0.05毫米以内,确保了焊接质量;换热器折流板可直接激光切割。

2、厚度≤10㎜不锈钢纵环焊缝采用等离子焊,单面焊双面成型,减少了焊丝用量,比埋弧焊减少了碳弧气刨工序,避免了渗碳,外观成型美观,热输入小,焊接质量好,射线检测合格率在99%以上

3、氩弧自动焊机,焊接质量好且稳定,焊缝外观成型美观。


专业化、流水线生产模式优势:

产品制造分为下料、封头压制、卷筒、纵缝环缝焊接、组焊、机加工、热处理、水压试验、喷砂、喷漆等十几个工序组,每个工序都配备专业人员,并且工序内再做二次分工,有效提高工作效率和产品质量。


储存优势

山东中杰特种装备股份有限公司,高度聚焦绿色能源特种装备行业,是锅炉、压力容器等特种设备的专业制造企业,拥有济南路、渤海路、长江路、南京路四个生产厂区,下设锅炉事业中心、低温容器事业中心、压力容器事业中心、中央空调事业中心、工程安装事业中心、国际贸易和物联网事业中心等七大事业中心。


中杰资质

山东中杰特种装备股份有限公司(原菏泽锅炉厂有限公司)成立于1984年,公司先后被评为“高新技术企业”,“山东省专精特新企业”,“山东省瞪羚企业”,“山东省制造业单项冠军企业”,2022年8月被工信部认定为“国家专精特新小巨人企业”等荣誉。公司拥有自营进出口权,具有A级锅炉制造许可及A2级压力容器制造许可资质,A2级压力容器设计许可资质,B级锅炉安装和GB2类、GC2类压力管道安装许可资质及三级机电设备安装专业承包资质,是中国锅炉与水处理协会会员单位、中国化工装备协会会员单位和山东省装备制造协会理事单位,并通过了ISO9001质量管理体系、ISO14001环境管理体系、OHSAS18001职业健康安全管理体系认证和美国ASME/U2认证。


发货实拍

中杰特装(原菏锅):始建于1984年,主营燃气锅炉,导热油锅炉,生物质锅炉,余热锅炉,蒸汽锅炉,热水锅炉等中大型工业锅炉生产设计安装一体锅炉厂家。厂家直销电话:0530-5038886\18853088085
