YYQW系列导热油炉(有机热载体炉)
360°XR展示
YYQW系列导热油炉(有机热载体炉)

燃料:煤、砂光粉等生物质燃料
压力等级:≤2.5MPa
规格: YGL 0.69~1.4MW YLW 1.4~14MW
应用行业:石化、化学、塑料、橡胶、油脂、纺织、木材、涂装、建筑、食品、空调、造纸、纸板等工业。

相关案例
  • 产品详情



    聚焦绿色能源行业,为不同行业提供解决方案。


    产品简介

    燃气(燃油)导热油锅炉,是以燃气、燃油或乙醇为燃料,以导热油为导热载体,可作为350℃以下各种环境下的高温热源,广泛应用于各种需要进行高温加热或烘干的各行各业。本产品具有温度高、压力低、控温精确、热能利用率高的优点。本产品还可以选配蒸汽发生器,产生1.3MPa以下的饱和蒸汽供用户使用。燃气(燃油)导热油锅炉由我公司自行研发的新型YY(Q)W系列导热油炉,是我公司根据多年的设计制造经验,结合欧洲先进技术,吸收国内外同行先进的成功经验,精心研制而成。

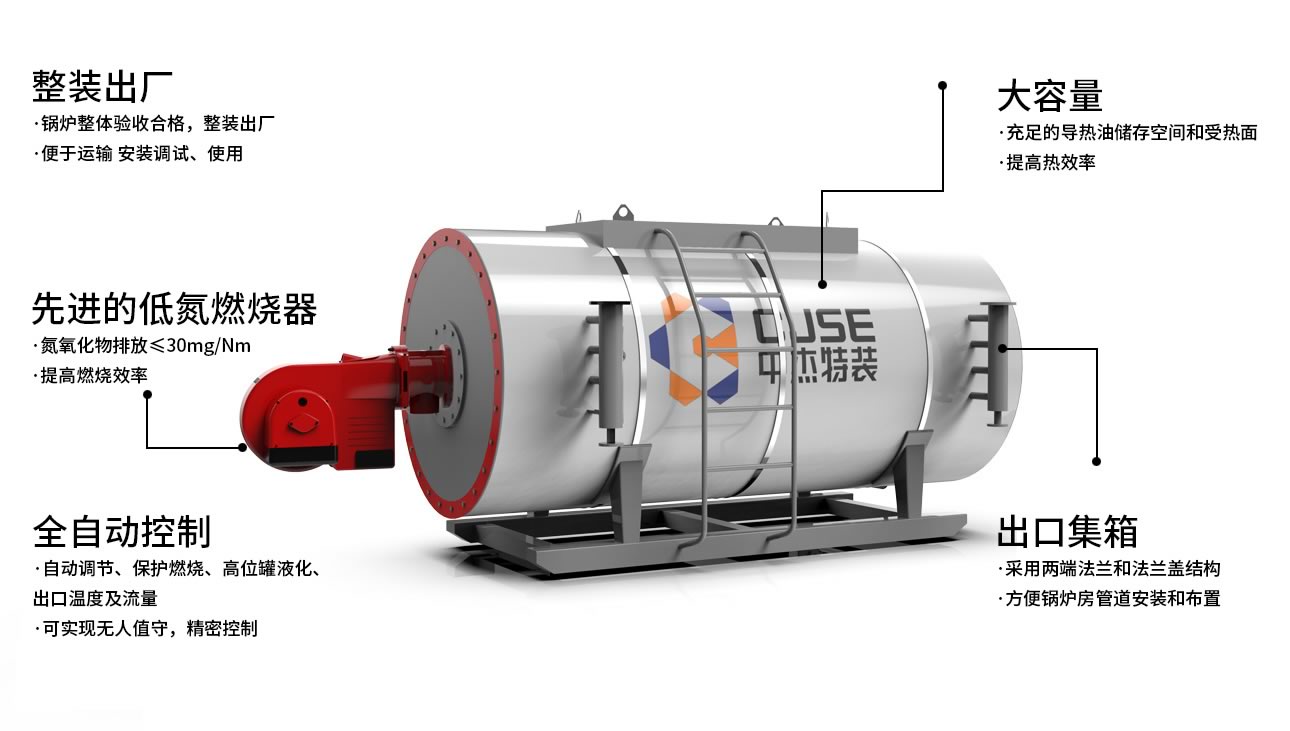

    产品特点

    产品的实用性、经济性和安全性,系统具有以下性能和特点:

      ●为用户提供稳定的高温热源,本公司产品均具有10%设计余量;

      ●系统具有高效率,低能耗经济设计,使导热油炉整体热效率大于94%;

      ●具备不损伤热载体的炉体构造,可以使热媒的使用寿命大大延长;

      ●采用国内同行最先进的自控手段,可使导热油总管出口温度控制在±1℃;

      ●有完善的安全检测装置,防止导热油炉危险运行状态的出现;

    ●整体系统每台设备维修、检查简便。



    工作原理

    YY(Q)W系列导热油炉(有机热载体炉)为快装卧式强制循环燃油(气)导热油炉(有机热载体炉)。本系列导热油炉(有机热载体炉)结构紧凑,受热面由内、中、外(或内、外)密排的圆盘管构成,内层管为辐射受热面。中、外盘管为对流受热面。燃料在内盘管组成的燃烧室内燃烧放热,经辐射受热面吸收大部分热量后,高温烟气进入对流受热面进行换热。换热后的烟气经炉本体出烟口排出,进入空气预热器,与空气充分换热,换热后的烟气再进入冷凝器,与水进行换热,最后烟气温度降低至100℃以下,经烟囱排入大气。


    内结构图



    聚焦绿色能源行业,为不同行业提供解决方案。


    技术参数



    聚焦绿色能源行业,为不同行业提供解决方案。


    撬装系列有机热载体炉参数表








    供热量10kcak/h


    30

    60

    80

    100

    120

    160

    额定功率MW


    0.35

    0.7

    0.95

    1.2

    1.4

    1.9

    额定工作压力


    0.8

    0.8

    0.8

    0.8

    0.8

    0.8

    额定出口温度MPa


    300C

    300°C

    300℃

    300°c

    300C

    300℃

    本体容油量


    0.237

    0.64

    0.7

    0.92

    1.07

    1.58

    循环流量m/h


    28.354

    56.7

    76.96

    97.2

    118.46

    153.9

    配管联结直径DN


    80

    100

    100

    125

    125

    150

    电控柜型号


    DK-350

    DK-700

    DK-950

    DK-1200

    DK-1400

    DK-1900

    装机容量KW


    10

    20

    25

    30

    30

    45

    外形运输尺寸

    长度mm

    6980

    7680

    8150

    8650

    9080

    9880


    宽度mm

    2650

    2850

    2950

    3050

    3050

    3100


    高度mm

    2650

    3050

    3660

    3660

    3660

    3680

    最大运输重量T


    5

    8.26

    9.68

    10.94

    11.63

    13.42



    锅炉系统图
