SZS系列燃油/燃气锅炉
360°XR展示
SZS系列燃油/燃气锅炉

燃料:燃油燃气
压力等级:≤2.5MPa
规格:蒸汽锅炉:10~50T/h
热水锅炉:7~46MW
蒸汽锅炉:广泛应用于各种工业行业,比如纺织、化工、造纸、机械、食品、农产品加工工业等。
热水锅炉:广泛用于酒店、学校、宾馆、小区等企事业单位的采暖、洗浴和生活热水等

相关案例
产品详情
产品简介:

采用D型布置,自然循环,双锅筒水管锅炉,锅筒纵向布置,全膜式水冷壁结构,微正压燃烧。炉膛由膜式壁包覆而成,烟气从炉膛出口进入上下锅筒之间连接的对流管束,烟气流过对流管束后,进入尾部受热面——ND钢制螺旋翅片节能器、冷凝器,最后经过烟道入烟囱排向大气。

性能特点:

1. 全膜式壁结构,本体不漏风,排烟热损失小,热效率高;

2. 结构紧凑,安装体积小,节省投资;

3. 蒸汽锅炉采用自然循环并采用较大的截面比,热水锅炉采用强制循环,水循环安全、可靠;

4. 配备知名高效品牌燃烧器及辅机、附件,做到全自动运行;

5. 给水泵采用连续电动调节,并且有高低水位报警连锁保护功能;

6. 炉膛设有检查孔,为使用、维修提供了极大的方便,炉顶设有防爆门。

工作原理:

锅炉的排烟热损失中,除了烟气显热以外,水蒸气还带走了大量的汽化潜热。如果通过降低排烟温度,使烟气中的水蒸气全部或者部分地得到冷凝,并将冷凝过程释放的潜热回收利用,锅炉的有效利用热增加,将明显提高锅炉的热效率。

WNS型低氮冷凝式燃气锅炉针对烟气中水蒸汽冷凝率与排烟温度的关系、冷凝率与热效率的关系以及冷凝水对不同钢种腐蚀速率等关键技术因素,通过合理设计受热面,降低排烟温度,保证烟气中水蒸汽达到设计要求的冷凝率,使锅炉的热效率大幅提高。

由于采用大尺寸炉膛结构和烟气再循环技术,对于燃气锅炉,完全可以实现超低氮排放, NOX排放≤30mg/Nm3。

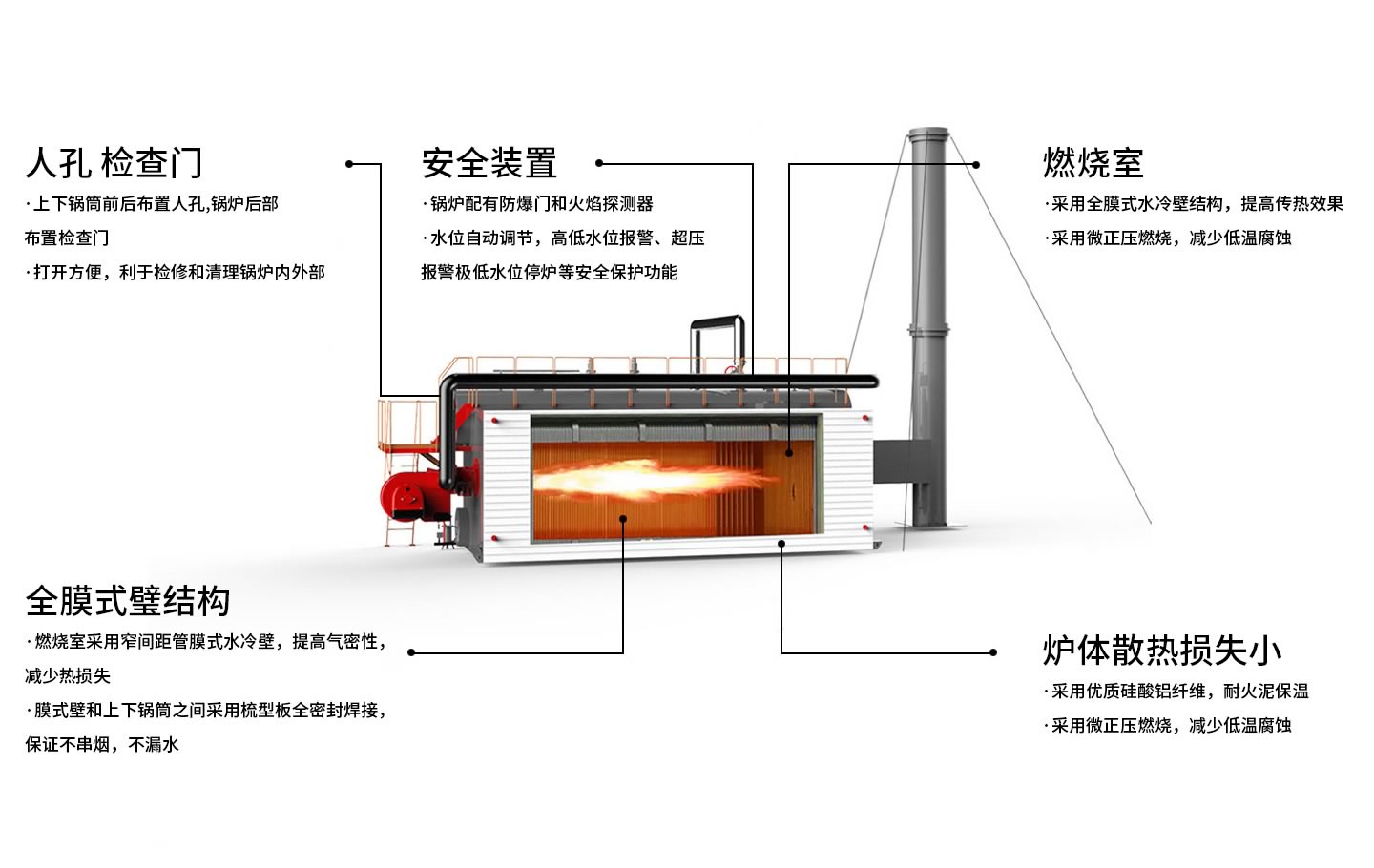

内部结构图
技术参数

锅炉型号/项目

SZS10

SZS15

SZS20

SZS25

SZS30

SZS35

SZS40

额定蒸发量

t/h

10

15

20

25

30

35

40

额定蒸汽压力

MPa

1.25/1.6

1.25/1.6

1.25/1.6

1.25/1.6

1.25/1.6

1.25/1.6

1.25/1.6

额定蒸汽温度

194/204

194/204

194/204

194/204

194/204

194/204

194/204

额定给水温度

20(104)

20(104)

104

104

104

104

104

计算换热面积

m2

357.7

524

702.5

805.2

905.2

1052

1208

设计热效率(油/气)

98.48/99.35

98.4/99.3

98.34/99.15

98.1/99.48

98.2/99.2

98.6/99.4

98.64/99.5

锅炉最大件运输重量

t

30

40

46.3

52

55.7

68

76

锅炉水容量

t

10.1

14.7

16.9

18.9

21.6

23.8

27.7

燃烧方式

室燃

燃烧调节方式

全自动比例调节

适用燃料

天然气、轻柴油、焦炉煤气

燃料耗量

天然气

Nm3/h

805

1195

1600.7

1972

2190

3060

3060


轻柴油

Kg/h

663

986

1319.1

1598

1860

2540

2540

使用电源


380V/50Hz

给水泵

电功率

KW

15

15

18.5

30

37

45

45

循环水泵

电功率

KW

1.5

1.5

3

3

3

4.5

4.5

风机

电功率

KW

22

30

45

75

90

110

110

最大件运输尺寸

mm

7490×2790

×3516

9120×3375

×3566

10050×3330

×4066

10200×3800

×4150

10000×4030

×4230

11000×4300

×4230

12000×4300

×4530

*  以上产品数据仅供参考,具体信息请参考实际产品和产品手册。除非另有规定,本网站涉及的所有数据解释权均归山东中杰特种装备股份有限公司所有。

组成部分
产品优势
材料优势:

原材料为采用业内龙头公司定扎钢板,确保原材料质量稳定可靠;有效减少了纵、环缝数量和封头拼接焊缝,筒体仅需要切掉毛边,无大块废料,提高了材料利用率并且保证了产品质量。

常规碳钢埋弧焊丝焊剂采用美国林肯焊丝焊剂,确保焊接质量稳定可靠,外观成型美观;

油漆分为国内和进口漆两种选择,喷漆后外观美观,油漆耐候性好。

加工能力和工艺优势:

1、激光下料,下料精度高,误差在0.05毫米以内,确保了焊接质量;换热器折流板可直接激光切割。

2、厚度≤10㎜不锈钢纵环焊缝采用等离子焊,单面焊双面成型,减少了焊丝用量,比埋弧焊减少了碳弧气刨工序,避免了渗碳,外观成型美观,热输入小,焊接质量好,射线检测合格率在99%以上

3、氩弧自动焊机,焊接质量好且稳定,焊缝外观成型美观。


专业化、流水线生产模式优势:

产品制造分为下料、封头压制、卷筒、纵缝环缝焊接、组焊、机加工、热处理、水压试验、喷砂、喷漆等十几个工序组,每个工序都配备专业人员,并且工序内再做二次分工,有效提高工作效率和产品质量。


储存优势

山东中杰特种装备股份有限公司,高度聚焦绿色能源特种装备行业,是锅炉、压力容器等特种设备的专业制造企业,拥有济南路、渤海路、长江路、南京路四个生产厂区,下设锅炉事业中心、低温容器事业中心、压力容器事业中心、中央空调事业中心、工程安装事业中心、国际贸易和物联网事业中心等七大事业中心。


中杰资质

山东中杰特种装备股份有限公司(原菏泽锅炉厂有限公司)成立于1984年,公司先后被评为“高新技术企业”,“山东省专精特新企业”,“山东省瞪羚企业”,“山东省制造业单项冠军企业”,2022年8月被工信部认定为“国家专精特新小巨人企业”等荣誉。公司拥有自营进出口权,具有A级锅炉制造许可及A2级压力容器制造许可资质,A2级压力容器设计许可资质,B级锅炉安装和GB2类、GC2类压力管道安装许可资质及三级机电设备安装专业承包资质,是中国锅炉与水处理协会会员单位、中国化工装备协会会员单位和山东省装备制造协会理事单位,并通过了ISO9001质量管理体系、ISO14001环境管理体系、OHSAS18001职业健康安全管理体系认证和美国ASME/U2认证。
